水电站下泄生态流量监测系统详解
发布时间：    浏览次数：854次

【名词解释】

“水电站下泄生态流量”是指为满足维持河道的基本生态功能和群众生产、生活及其它用水需求，所需要水电站下泄的最小流量。

【需求背景】

近年来，我国水电建设发展迅速，为促进地方经济和社会发展发挥了重要作用，但随之带来的生态问题也不容忽视。

一些水电站因下泄生态流量不足造成部分河段减水、脱水甚至干涸，一定程度上影响了河流的正常生态功能和群众的生产、生活。

为保护河流生态环境，推动水资源科学、合理、有序开发和可持续利用，各地水利和环保部门相继出台措施对不满足生态流量下泄要求的水电站责令整改或挂牌督办。

“水电站下泄生态流量监测系统”是重要的长效监督、管理手段，为主管部门随时掌握各水电站的流量下泄情况、保障下游河流的生态用水需求发挥了重要作用。

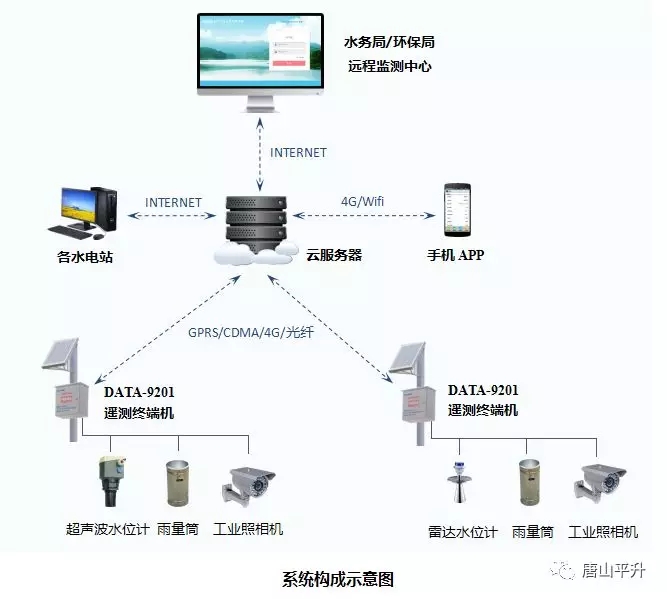

【系统构成】

【监测方式】

1、监测断面设置

对水电站下泄流量的监测，可在电站泄水口设立监测点，安装在线监测设备；也可在电站下游附近选择河道断面作为监测断面，安装在线监测设备，监测下泄流量。

对于河床式或坝后式水电站，监测断面应设置在发电厂房尾水下游；

对于引水式水电站，监测断面应分别设置在发电厂房尾水下游和水库大坝下游。

2、监测内容

水电站下泄生态流量监测以水情自动监测为主，主要监测参数为水位、流量（多通过水位—流量关系曲线计算得出），还可以集成雨量监测、水质监测、图像/视频监控、闸门监控等功能，为流域生态保护、水政管理、水文水资源监测等提供服务。

3、监测设备

在线监测设备主要由DATA-9201型遥测终端机、超声波/雷达水位计、雨量筒、工业照相机等组成，采取一杆式安装、太阳能或市电供电。

【系统功能】

◆实时监测各水电站下泄断面的水位、流量、降雨量等数据。

◆定时或实时上传各水电站下泄断面的现场图像或视频（视通信方式）。

◆水位/流量过低、监测设备异常时自动报警。

◆通过矢量地图宏观展示测点分布位置、运行状态、报警状态。

◆监测数据、图像、视频自动存储，方便历史查询、事故追溯。

◆自动统计日、月、年等时段历史数据，通过报表、曲线图、柱状图等多种形式展现；支持数据/报表导出为Excel或直接打印输出。

◆远程管理在线监测设备：修改数据采集、上报频率或升级程序等。

◆通过数据库、OPC等多种形式对接上一级监控平台。

【系统特点】

①多种通信方式可选（依监测需求和现场网络条件确定）

●GPRS/CDMA

●3G/4G

●光纤/ADSL

②支持多种行业通信规约

●《水文监测数据传输规约（SL651-2014）》

●《水资源监测数据传输规约（SZY206-2016）》

●《污染源在线自动监控（监测）系统数据传输标准（HJ/T212-2017）》

●《污染源在线自动监控（监测）系统数据传输标准（HJ/T212-2005）》

●其它特殊规约可定制开发

③支持多中心上报

●区/县级监控中心

●市/省级监控中心

●水电站业主自建监控中心

④监测软件支持多角色、分权限管理

●为各单位设定不同角色，具有不同的浏览、操作权限。

●各角色可自定义展现的参数、显示顺序、显示格式等。

●通过电脑、手机APP等多种形式登陆系统，查看数据、图像。

【监测软件展示】

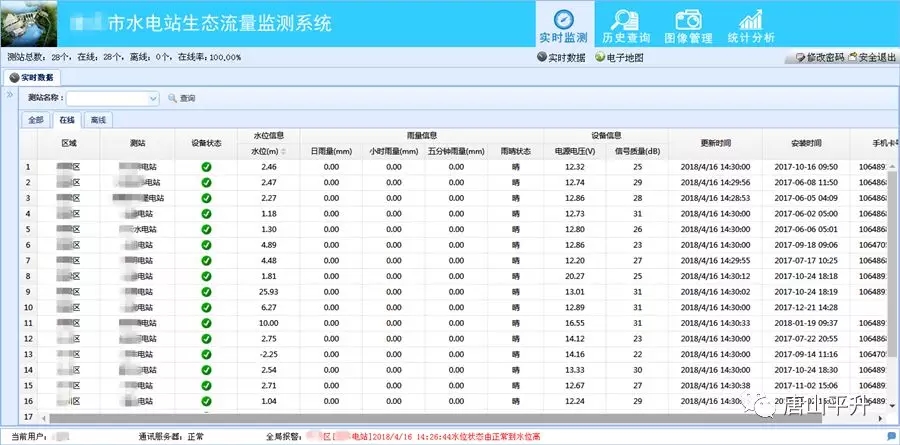

实时数据展示界面

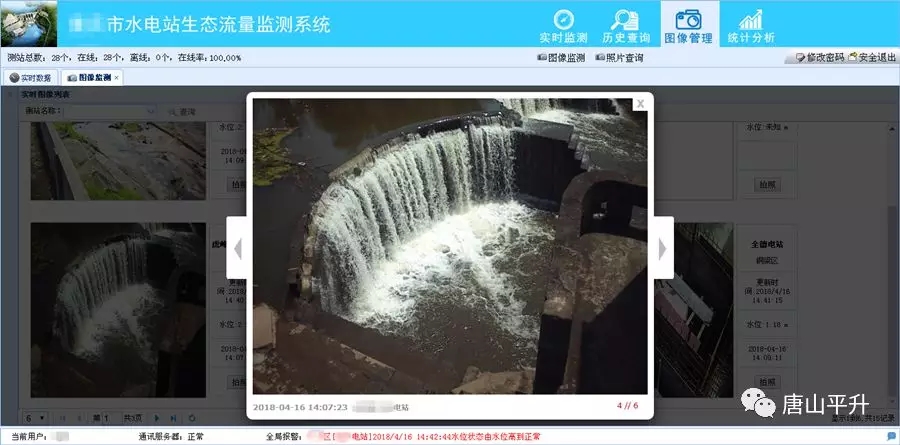

现场图像展示界面

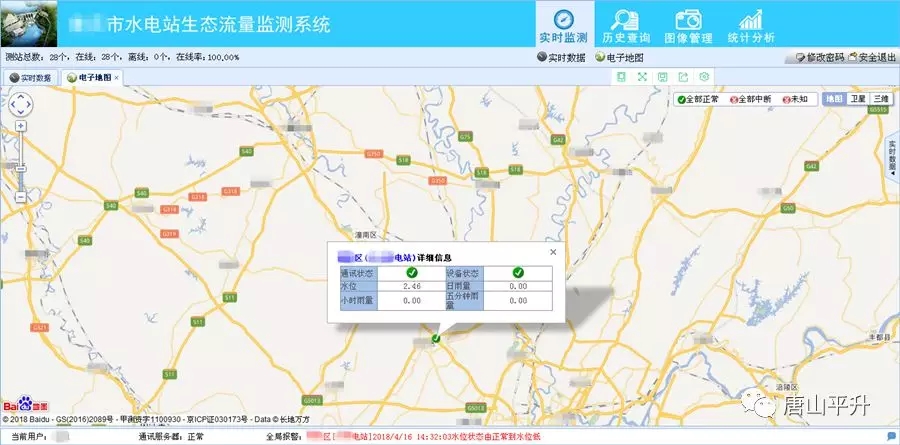

测点分布展示界面

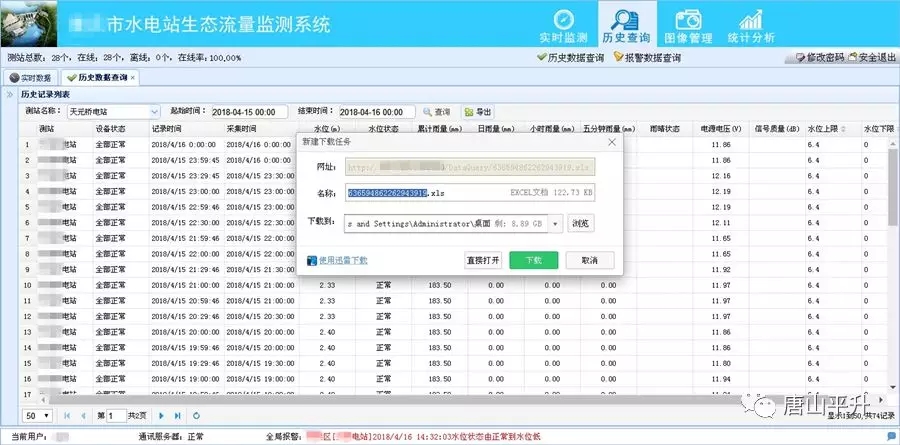

历史数据查询、导出界面

图像查询界面

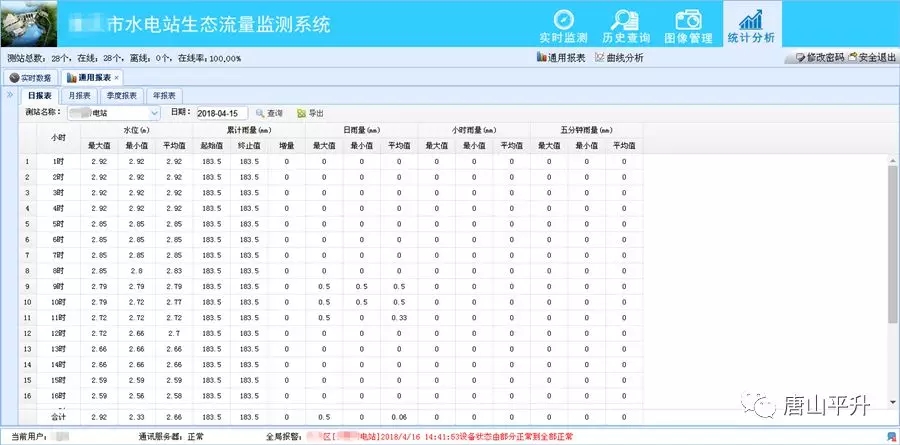

统计报表界面

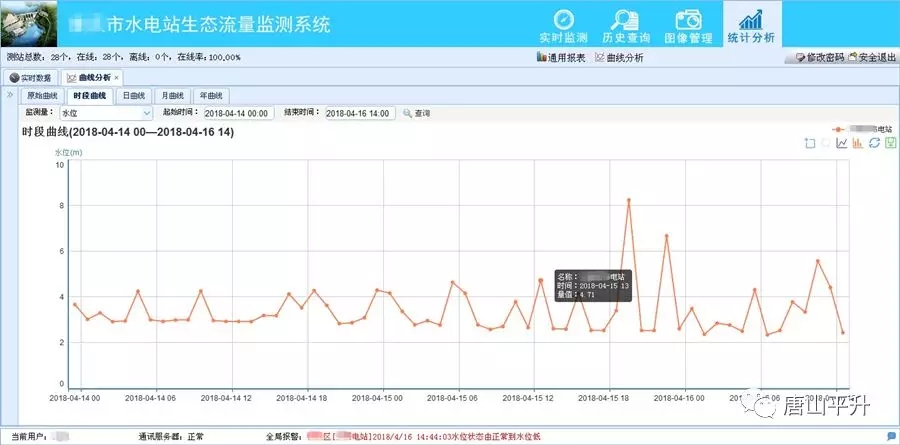

曲线分析界面

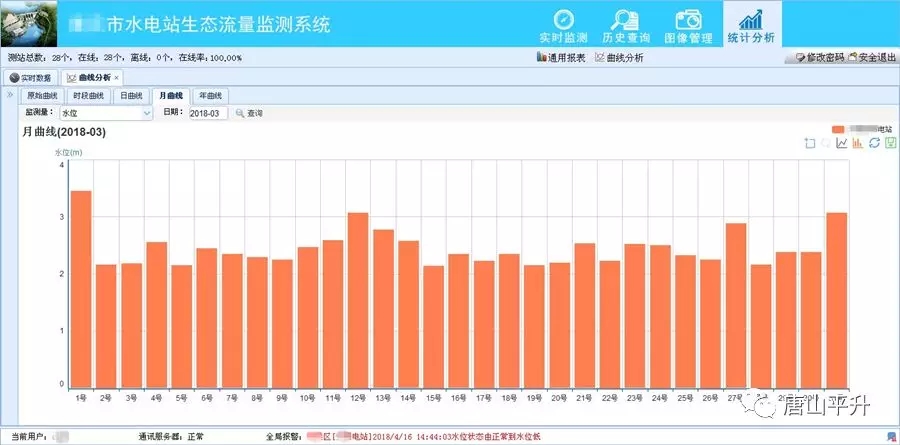

柱状图分析界面

原标题:水电站下泄生态流量监测系统
